¿Cómo instalar un inversor de bomba solar?

Los sistemas solares fotovoltaicos se han convertido en una de las mejores tecnologías en materia de energía renovable, transformando la energía solar en electricidad para abastecer nuestros hogares y empresas. Sin embargo, el funcionamiento eficiente y la sostenibilidad de los sistemas solares fotovoltaicos aún requieren una atención especial.

En este contexto, el uso de inversores para bombas solares se vuelve crucial. Con la ayuda de Innotinum, proporcionaremos una guía completa sobre la instalación de un inversor para bombas solares para optimizar la eficiencia y la sostenibilidad del sistema.

Entendimiento del inversor de bomba solar

Antes de considerar el método de instalación de un inversor de bomba solar, es importante conocer su importancia y principio de funcionamiento para tomar una decisión bien informada.

El objetivo principal de los inversores de bombas solares es consumir completamente la energía solar para alimentar las bombas de agua, lo que reduce los costos operativos de energía, maximiza el ahorro de energía y reduce la dependencia de la energía convencional. El auge de las bombas de agua solares es la forma más fascinante de suministrar agua en áreas remotas donde hay deficiencia de electricidad o no hay electricidad.

Consumo de energía solar, disponible en todas partes, y el último invento, el sistema solar fotovoltaico, está totalmente automatizado para funcionar por la mañana y por la noche sin necesidad de cuidados personales. La carga de trabajo de mantenimiento se puede reducir al mínimo, lo que lo convierte en la mejor opción para la integración ideal del sistema de energía verde con ventajas económicas, asequibles, sostenibles y de protección del medio ambiente.

Principio de funcionamiento del inversor de bomba solar

Un inversor de bomba solar es un engranaje que puede transformar la energía solar en energía mecánica. Su principio de funcionamiento es similar al de un inversor convencional, pero existen algunas diferencias significativas.

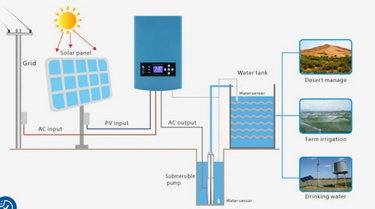

La función principal de un inversor de bomba solar es convertir la energía eléctrica de corriente continua (CC) de los paneles solares fotovoltaicos en energía eléctrica de corriente alterna (CA), que luego se convierte en energía para el sistema de bombeo de agua para que funcione la bomba. Ahora surge la pregunta: ¿cómo instalo un inversor de bomba solar?

¿Cómo instalar un inversor de bomba solar?

A la hora de instalar un inversor de bomba solar en un sistema solar fotovoltaico, se deben tener en cuenta los siguientes pasos y precauciones para determinar el funcionamiento normal y la seguridad del sistema. Comencemos con el proceso de instalación paso a paso.

Pasos previos a la instalación del inversor de bomba solar

1.Seleccione una ubicación

Elija un lugar bien ventilado para evitar el sobrecalentamiento y garantizar la temperatura eficiente de su inversor. Una ventilación deficiente puede provocar una degradación del rendimiento y daños en el equipo. Asegúrese de que haya suficiente espacio alrededor del inversor para la circulación del aire, por lo que no debe estar en un área estrecha o cerrada.

Además, la exposición directa del inversor a la luz solar puede minimizar su capacidad de disipación de calor, lo que afecta su eficiencia y vida útil. Por lo tanto, elija una ubicación sombreada o en el interior para la instalación del inversor de bomba solar.

Por lo tanto, elija un lugar vertical como una pared o una estructura deportiva resistente. La altura de instalación debe ser superior a 1,1 metros desde el suelo para garantizar una circulación de aire adecuada. La ubicación seleccionada debe ser de fácil acceso para la inspección y el mantenimiento diarios y semanales para evitar daños.

2. Reúna todas las herramientas y el equipo de seguridad.

Reúna todas las herramientas necesarias, incluidos pelacables, multímetros, destornilladores y otros. Asegúrese de contar con el equipo de seguridad adecuado, como gafas de seguridad o calzado y guantes no conductores.

Además, antes de comenzar el proceso de instalación, asegúrese de apagar todas las fuentes de alimentación. Asegúrese de que todos los cables integrados en el dispositivo estén cubiertos con cinta aisladora por seguridad. No desorganice el sistema ni toque ningún sector interno sin orientación profesional. También puede obtener ayuda de Innotinum, una de las mejores empresas fabricantes de sistemas de almacenamiento de energía renovable.

Pasos de instalación del inversor de bomba solar

3.Monte el inversor

Una vez que haya elegido la ubicación de montaje de su inversor, utilice un nivel para asegurarse de que esté montado de forma recta. Marque los puntos en los que desea hacer los agujeros en la pared.

Utilice un taladro para hacer agujeros en los puntos seleccionados. Asegúrese de que los agujeros sean lo suficientemente profundos como para sujetar firmemente los tornillos de montaje. Inserte anclajes de pared en los agujeros para ofrecer un soporte sólido y adicional.

Si su inversor SE tiene un soporte de montaje, fíjelo a la pared con el tornillo para asegurarse de que el soporte esté derecho y seguro. Ahora, levante el inversor con cuidado y colóquelo en el soporte de montaje y atorníllelo firme y firmemente.

Verifique nuevamente que el inversor esté montado de forma segura y apriete todos los tornillos sueltos para determinar que el inversor esté nivelado.

4.Conectar los cables

Encuentra los terminales de entrada de CC en el inversor, generalmente denominados negativo (-) o positivo (+). Pela los extremos del cable de CC de los paneles solares. Conecta el cable positivo del panel solar a los terminales positivos del inversor y coloca el extremo opuesto al terminal negativo. Aprieta bien los tornillos.

Luego, se ubican los terminales de entrada y salida de CA en el inversor etiquetados como conexiones monofásicas y trifásicas. Pele ambos extremos. Para monofásico, conecte los cables de corriente (L), tierra (G) y neutro (N) a los terminales correspondientes en el inversor. Conecte los cables R, T, S y G para trifásico. Luego, de acuerdo con el manual, configure el tiempo de operación, los parámetros de parada/híbrido, los sensores de funcionamiento en seco y otros parámetros requeridos.

5. Pruebe las conexiones

Después de realizar todas las conexiones, pruebe el sistema inversor de la bomba solar asegurándose de que todos los disyuntores e interruptores estén en la posición correcta y encendiendo la fuente de alimentación.

6.Instalación de sensores de rango y de pozo

Conecte el conector del sensor del tanque al zócalo del inversor. Instale cables de extensión y verifique que sean impermeables. Integre el interruptor de flotador al sensor del tanque para rastrear perfectamente el nivel del agua. Conecte los cables de la sonda del sensor a los terminales correspondientes en el conector del sensor del pozo.

A continuación, conecte el conector del sensor de pozo a la toma de pozo del inversor. Utilice cables de extensión resistentes al agua. Acceda al panel de control del inversor para configurar los ajustes del sensor. ¡Y listo!

En resumen

En resumen, instalar un inversor de bomba solar es un desafío. Por lo tanto, es importante contratar a un profesional para evitar posibles daños. El mantenimiento regular y el cumplimiento de los protocolos de seguridad son vitales para un rendimiento óptimo y una vida útil prolongada.
